Ja dann darf ich euch hier auf meinem Profil begrüßen im folgenden seht ihr den Einbau meines P5Q-E in meinen Rechner. Kommentare gerne erlaubt.
Als erstes die Vorbereitung (alles vor sich einmal ausbreiten was nachher wieder rein soll)


Ok alle Teile gesichtet... Aber VORSICHT bevor ihr anfangt unbedingt an einem Gegenstand in der Nähe entladen da ihr sonst das Mainboard und auch andere Dinge beschädigen könntet.

2. Punkt die kleinen güldenen Schrauben in Das Gehäuse schrauben (ihr seht, dass sie bei mir schon reingeschraubt sind)




Nun erstmal die Blende installieren (also reindrücken, manchmal etwas schwierig)
Dann gehts auch schon ans Mainboard, aber wie immer ganz vorsichtig. Ersteinmal nur auf die güldenen Schrauben setzen und dann mit den beiligenden Schrauben befestigen




So das wäre geschafft, nun gehts an den Cpu. Ihr müsst diesen kleinen Bügel nach unten drücken und dann hochklappen, nun die Klappe öffnen und das Stück plastik entfernen (nicht wegschmeißen da ihr dies braucht wenn ihr das Mainboard zurück schicken wollt)Cpu einsetzten die Pfeile auf CPU und Maiboard verraten dir wie rum der Cpu muss. Und eines muss immer klar sein sobald irgendwas nicht ganz einfach geht und ihr Gewalt anwenden müsst ist etwas falsch.

Nun der Arbeitsspeicher oder auch Ram genannt.
soweit ganz einfach, die Bügel an den Seiten des DDR2 Slots nach außen klappen dann aufpassen dass dort wo die Kerbe im Ram ist sie auch auf dem Mainboard ist. (wenn ihr den Ram falsch einbaut ist er möglicherweise im Arsc...

Nun gehts an die Verkabelung. ( Q Connecter und eine Anleitung dafür ist bei jedem Board beiliegend)

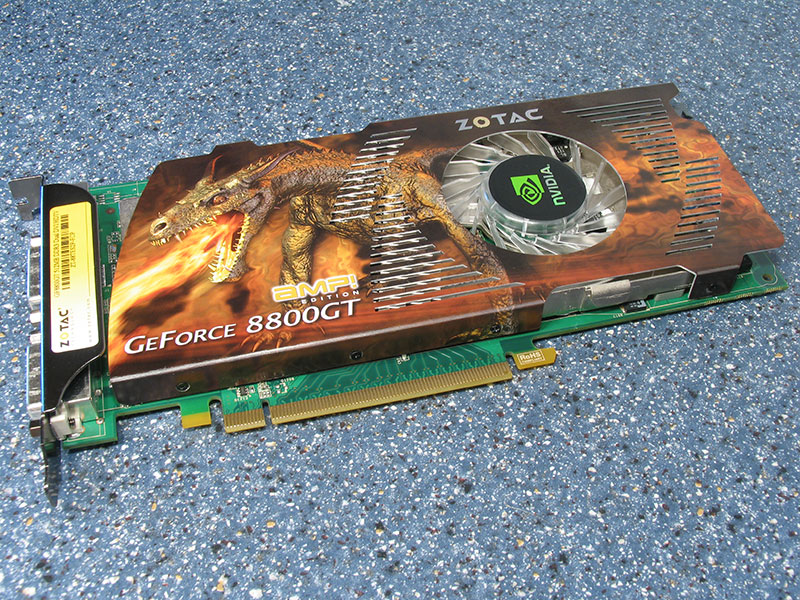

Nun gehts weiter mit der Grafikkarte. schaut bitte vorher im Handbuch nach welcher eurer PCI Express Anschlüsse der schnellste ist, aufgeteilt sind diese in x16 x8 und x4, ihr setzt eure Grafikkarte bitte in den x16er Anschluss.

OK dann nehmen wir jetzt den Größten Stecker der aus eurem Netzteil kommt und setzt ihn
hier hinein bis er einrastet.


Nun verkabeln wir die Festplatten und Laufwerke. Es gibt 2 verschiedene Arten von Anschlüssen die am meisten genutzt werden und zwar S-ATA und IDE, jedoch wird IDE in den nächsten Jahren immer weniger.


Ihr steckt das (meist) rote S-ATA Kabel in einen S-ATA Anschluss an
eurem Mainboard und an der anderen Seite steckt ihr das Kabel in die
Festplatte oder in den CD/DVD Brenner/Laufwerk. Genauso mit dem IDE Kabel (breit und schwarz)



So nun bleibt noch das wichtigste Kabel am Computer. DAS CPU STROM KABEL.
(hab leider kein besseres Bild)


Ich übernehme keinerlei Haftung für vielleicht entstehende Schäden bei dem Einbau eures Mainboards.Dieser Modding & Misc Bereich ist Eigentum von supermajanni2,
