(23.08.2012) So <Big Smile>
Hab nochmal was rumgespielt, ich sag nicht was aber in 3D Mark gabs jetzt statt 7000 etwa 9000 Punkte <Wink>
(23.08.2012) Heute das Overclocking:
Derzeit bin ich noch am Experimentieren mit dem Offset aber im Moment bin ich schon ganz Zufrieden, muss noch ne Weile testen bis ich die Werte endgültig so lassen will.
Hatte eigentlich 4,0 Ghz anvisiert aber da so viele im Internet 4,2 schaffen und ich scheinbar einen recht guten Core erwischt habe, mach ich das jetzt auch mal, drüber möchte ich aber nicht, denn über die normale Voltzahl möchte ich nicht gehen.
Im Moment läuft der Core bei 4*4,2Ghz unter Vollast mit 1,050 Volt und 62°C. Im Idle 33°.
Hört sich für mich bombig gut an <Smile>
Achja gab auch ein Update beim Windows Leistungsindex^^. Der hat mir für den Overclock von 3,4 auf 4,2 Ghz glatt 0,1!!! Punkte dazugegeben.
Update:
Im 3DMark11 gabs etwa 10% mehr Punkte <Wink>
Im 3DMark Vantage sinds 15%

---

(23.08.2012) Kleines Update zum Board und dessen Lüftersteuerung:

Der Noctua NH-D14 wird mit zwei 3 Pin Lüftern geliefert, das Board hat aber einen 4Pin CPU-FAN1 Anschluss und einen 3Pin CPU-FAN2.
Wenn man jetzt beide Lüfter anschließt lässt sich allerdings beim Extreme4 nur der 3Pin steuern, der 4Pin läuft immer auf 100%, was meine eigentlich lautlose Zusammenstellung schwach aussehen lässt.
Man müsste jetzt eine PWM Lüfter kaufen, damit die Steuerung am CPU-FAN1 auch funktioniert. Der kostet aber bei Noctua direkt 20 Okken.
Oder man ist so ein Dämel wie ich und kommt nach Tagen endlich mal auf die Idee einfach, beide Lüfter via Y-Kabel an den CPU-FAN2 anzuschließen. Vorher hatte ich das schonmal, allerdings am CPU-FAN1 und da lief dann trotzdem einer von beiden Lüftern auf 100%.
Beim CPU_FAN2 werden jetzt beide Lüfter gleichzeitig geregelt.
Im Bios habe ich sogar noch eine super Funktion gefunden. Nämlich die Custom Setting für den CPU-Fan-Speed. Damit kann man die Lüfter über die Spannung auf 255 verschiedenen Stufen regeln. WOW! (vorher waren es zwischen 4 und 10)
Vorteil:
Das System ist jetzt lautlos im Office-Betrieb.
Die Lüfter laufen erst an, sobald die Core Temperatur über 45° steigt und regeln dann solange in 5 RPM-Schritten hoch, bis die 45° wieder erreicht sind. Dadurch bleibt der PC so leise wie möglich bzw. so laut wie nötig. 45°C sind übrigens der niedrigste wählbare Wert, der höchste ist 65°C.
Ganz bin ich trotzdem noch nicht von der Lüftersteuerung des Extreme4 überzeugt.
Als Manko musste ich jetzt in Kauf nehmen, dass der CPU-FAN2 etwa 20-30 Sekunden zeitverzögert regelt, was ich sehr seltsam finde. Bei dem NH-D14 kein Problem, der kommt sogar ohne Lüfter ganz gut aus, bei kleineren Lüftern könnte ich mir das problematisch vorstellen.
Der CPU-FAN1 hat zwar kein Delay, kann dafür aber keine 3Pin Lüfter steuern, da er einen 4Pol Anschluss ist. Andere Hersteller können aber laut Internetforen auch auf ihren 4Pol Anschlüssen Nicht-PWM Lüfter mit 3 Pins über die Spannung steuern.
Bei den restlichen FAN-Connector auf dem Mainboard bin ich mir allerdings ziemlich sicher das diese einfach nur Mist sind, denn das sind alles 3Pol Anschlüsse und davon schafft es sage und schreibe EINER den Lüfter auch regeln. Leider nur manuell...
Für mich auch unverständlich, warum aßer dem CPU-FANs nur ein FAN-Connector über die Temperatur gesteuert werden kann... dummerweise ist das bei mir nicht einmal der, der sich überhaupt steuern lässt... Also das mit der Lüftersteuerung müssen die sich bei Asrock nochmal angucken.

---

(20.08.2012) PC 2012

Da ich selbst lange gegoogelt habe, ob die Komponenten zusammen passen und man teilweise echt ratlos ist und auf gut Glück kaufen muss hier man ein kleiner Overview.

---

Als Gehäuse habe ich das Sharkoon T28 gewäht. Dieses hat 3 Lüfter. 2 Intakes vorne, 1 Exhaust hinten oben. In meinem Fall rot beleuchtet. Es besitzt eine Meshfront, die den gröbsten Staub abhält, Unter dem Netzteil befindet sich ein herausnehmbarer Staubfilter auf der Unterseite des Gehäuses. Das Gehäuse hat ein Kabelmanagementsystem und Quicklocks für Festplatten und Laufwerke. Ein Festplattenkäfig lässt sich herrausnehmen, sodass statt ca. 30cm Grafikkarten auch 41cm Karten hineinpassen.
Was mir an dem Gehäuse nicht ganz gefällt, es gibt keinen USB 3 Frontheader, sondern nur ein Verlängerungskabel für einen USB 3 Frontport, das auf der Rückseite des PCs ins MB eingesteckt wird. Für einen Preis unter 50 Euro einfach der Hammer.
DER NOCTUA NH-D14 PASST PROBLEMLOS IN DAS GEHÄUSE, es bleiben etwa 0,5mm bis zur Scheibe Luft.

---

Als Mainboard habe ich mir das Asrock Z77 Extreme 4 rausgesucht. Angaben findet man ja im Netz.

Was mir an dem Board nicht gefällt: Die Fan-Connector sind teilweise scheiße verteilt und selbst mit dem neusten BIOS 2.0 lassen sich die Lüfter kaum bis garnicht steuern. Daher habe ich noch eine Lamptron FC9 Lüftersteuerung gekauft. Die ist wiederrum klasse, mit insagesammt 200 Watt auf 4 Känale verteilt natürlich für so gut wie jeden Zweck überdimesioniert aber einfach nur edel designt aus gefrästem, schwarz eloxirtem poliertem Alu, den Schiebreglern zur Steuerung und der wählbaren LED Beleuchtungsfarbe hinter dem Meshgitter. ACHTUNG MAN BRAUCHT 3 MOLEX ANSCHLÜSSE AM NETZTEIL UND MINDESTENS 600 WATT.
Zurück zum Mainboard: Es unterstützt PCIe 3.0, bringt vermutlich aber nix. Desweiteren Virtu MVP, was mich Teilweise im Battlefield 3 von 60 auf 200 Frames katapulliert, allerdings noch viele Bugs, weshalb der Boost schon wieder nicht so cool ist, auch da Asrock ein wenig hinter der neusten Version herhängt und man keine Version von der Entwicklerseite nehmen kann, da der Key auf dem Board dann nicht mehr passt.
Anschlüsse auf der Rückseite sind super und das Board sieht im schwarz/gold Design richtig edel aus. Dummerweise sieht man mit meiner HD7950OC und dem Noctua NH-D14 nichts mehr von der schönen Northbridge, Southbridge oder sonst was vom Board <Big Smile>.
Die Ram-Steckplätze sind verdammt tight und Ram dort einzusetzen ist nichts für sanfte Gemüter.
Was mir gefällt ist die Fehleranzeige, die Start-,Resett-,Biosclear-Buttons direkt auf dem Board und Goldcaps.

---

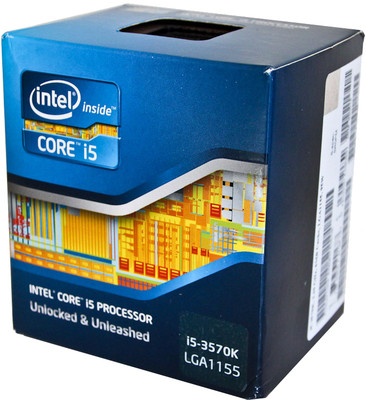

 Als CPU hab ich den Intel i5 3570k, der reicht eifnach, mehr möcht ich dadrüber garnicht verlieren. Als Kühler trohnt jetzt der Noctua NH-D14 auf dem CPU. Dieser überdeckt den RAM komplett, der erste Riegel liegt sogar unter dem Kühlkörper, die anderen 3 unter einem der Lüfter. Dabei ist zu sagen das meine GSkill RipjawsZ UNTER DEN NOCTUA PASST, was auch so ne Frage war. Aber wie: Platz sind etwa 0,00mm... der Lüfter liegt bei mir mit direktem Kontakt auf dem Ram auf, was aber kein Problem ist, da dies ja nur die Kühlrippen des Rams sind und auch kein Druck aufliegt. Ausbauen ist halt was problematisch, geht aber auch, selbst ohne den Kühlkörper vom CPU nehmen zu müssen, nur der Lüfter muss halt ab.

Der 120mm Push Lüfter, läuft bei mir lautlos, der 140mm Push Pull Lüfter ist auch angenehm leise aber trotz Ultra Low Noise Adapter im Idle hörbar, was mir nicht ganz gefiel aber man kan diesen ja auch als Pull nutzen, dann sollte dieser genau so lautlos sein. Zu der Leistung des Kühlers nn ich nur sagen: BOMBIG. Normal kühlt er meinen CPU ohne OC auf Raumtemperatur. Gestern (Mitte August 2012) hat er den CPU unter Vollast bei brutalen 41°C Raumtemperatur in Spielen knapp unter 50°C gehalten. Später beim Burn mit Prime95 um die 65°C.

---

  Als Grafikkarte arbeitet bei mir die VTX3D Radeon HD 7950 X-Edition mit 3GB DDR5 Speicher, im Idle lautlos bei 30% Lüftergeschwindigkeit, utner Last in Spielen leicht hörbar aber nur wenn man lautlos spielt. Bei 100% Lüftergeschwindigkeit allerdings ein Krawallmacher. Dies kommt aber selbst unter Volllast NIE vor, maximal ist so 60%.
Von der Leistung bin ich total überzeugt, zumal die Karte vergleichsweise günstig ist (es gab die gtx Nvidea 660ti noch nicht)

---

Als Netzteil werkelt hier das BeQuiet! Pure Power L8 630W, absolut lautlos in jeder Situation, schöne, wenn ach nicht perfekte, gesleevte Kabel. Für den Preis einfach geil, besonders wegen der modularen Stecker. Die beiliegenden abnehmbaren Kabel sollten für so gut wie jeden, der sich im 630W Bereich oder drutner aufhält ausreichen. Wenn nicht, schickt BeQuiet auch Kabel nach.


---

  Meine Zusammenstellung ist von der Performance mehr als ausreichend für mich und außerdem noch dazu lautlos. Bleibt der PC über nacht an, kann man die rote Beleuchtung und die Fans mit der FC9 komplett ausschalten. Auch das übrigens eine Falsche Aussage bei einigen Tests, die sagten, dass die 0V nicht erreicht werden und die Lüfter sich nicht komplett abstellen ließen. Ich kann nur sagen bei mir gehts...
