Zukunftsmusik
Als nächstes sind geplant:

evtl. Bau einer Verkleidung für die Laufwerksschächte

Changelog

01.02.2012 -Wechsel der Eingabegeräte, mechanische Tastatur und Low Sense Maus mit optischem Sensor.

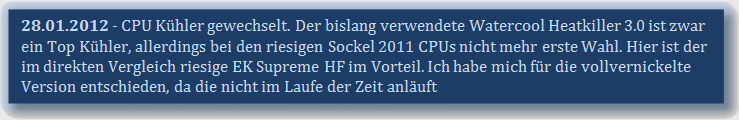

28.01.2012 - CPU Kühler gewechselt. Der bislang verwendete Watercool Heatkiller 3.0 ist zwar ein Top Kühler, allerdings bei den riesigen Sockel 2011 CPUs nicht mehr erste Wahl. Hier ist der im direkten Vergleich riesige EK Supreme HF im Vorteil. Ich habe mich für die vollvernickelte Version entschieden, da die nicht im Laufe der Zeit anläuft
15.01.2012 - Plattformwechsel auf Sandy Bridge E (Core i7-3960X und Asus Rampage IV Extreme), Profilaktualisierung folgt, sobald ich Zeit habe

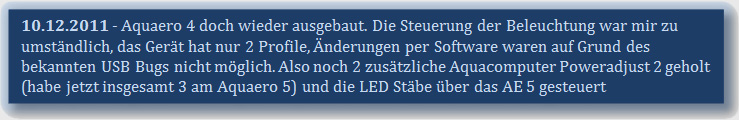

10.12.2011 - Aquaero 4 doch wieder ausgebaut. Die Steuerung der Beleuchtung war mir zu umständlich, das Gerät hat nur 2 Profile, Änderungen per Software waren auf Grund des bekannten USB Bugs nicht möglich. Also noch 2 zusätzliche Aquacomputer Poweradjust 2 geholt (habe jetzt insgesamt 3 am Aquaero 5) und die LED Stäbe über das AE 5 gesteuert

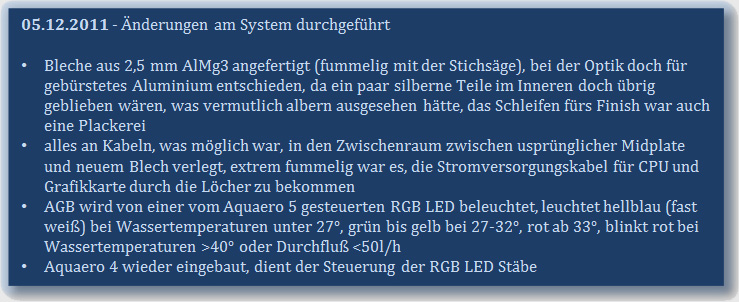

05.12.2011 - oben genannte Änderungen am System durchgeführt
- Bleche aus 2,5 mm AlMg3 angefertigt (fummelig mit der Stichsäge), bei der Optik doch für gebürstetes Aluminium entschieden, da ein paar silberne Teile im Inneren doch übrig geblieben wären, was vermutlich albern ausgesehen hätte, das Schleifen fürs Finish war auch eine Plackerei
- alles an Kabeln, was möglich war, in den Zwischenraum zwischen usprünglicher Midplate und neuem Blech verlegt, extrem fummelig war es, die Stromversorgungskabel für CPU und Grafikkarte durch die Löcher zu bekommen
- AGB wird von einer vom Aquaero 5 gesteuerten RGB LED beleuchtet, leuchtet hellblau (fast weiß) bei Wassertemperaturen unter 27°, grün bis gelb bei 27-32°, rot ab 33°, blinkt rot bei wassertemperaturen >40° oder Durchfluß <50l/h
- Aquaero 4 wieder eingebaut, dient der Steuerung der RGB LED Stäbe

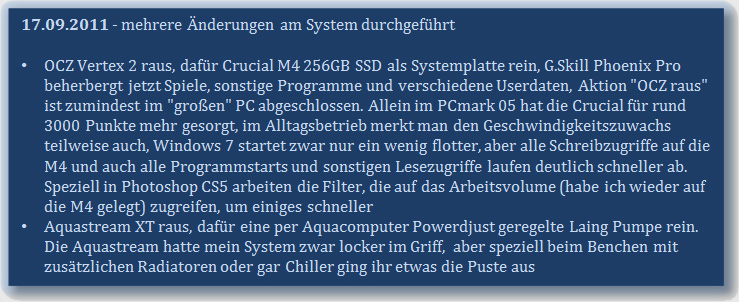

17.09.2011 - mehrere Änderungen am System durchgeführt
- OCZ Vertex 2 raus, dafür Crucial M4 256GB SSD als Systemplatte rein, G.Skill Phoenix Pro beherbergt jetzt Spiele, sonstige Programme und verschiedene Userdaten, Aktion "OCZ raus" ist zumindest im "großen" PC abgeschlossen. Allein im PCmark 05 hat die Crucial für rund 3000 Punkte mehr gesorgt, im Alltagsbetrieb merkt man den Geschwindigkeitszuwachs teilweise auch, Windows 7 startet zwar nur ein wenig flotter, aber alle Schreibzugriffe auf die M4 und auch alle Programmstarts und sonstigen Lesezugriffe laufen deutlich schneller ab. Speziell in Photoshop CS5 arbeiten die Filter, die auf das Arbeitsvolume (habe ich wieder auf die M4 gelegt) zugreifen, um einiges schneller
- Aquastream XT raus, dafür eine per Aquacomputer Powerdjust geregelte Laing Pumpe rein. Die Aquastream hatte mein System zwar locker im Griff, aber speziell beim Benchen mit zusätzlichen Radiatoren oder gar Chiller ging ihr etwas die Puste aus

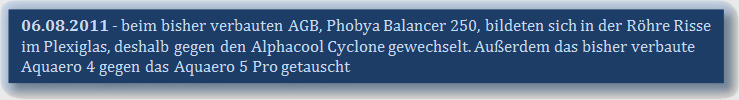

06.08.2011 - beim bisher verbaute AGB, Phobya Balancer 250, bildeten sich in der Röhre Risse im Plexiglas, deshalb gegen den Alphacool Cyclone gewechselt. Außerdem das bisher verbaute Aquaero 4 gegen das Aquaero 5 Pro getauscht

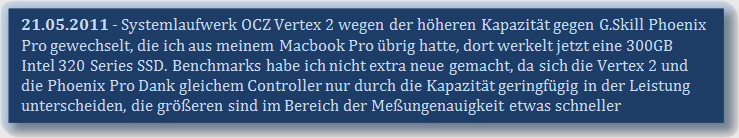

21.05.2011 - Systemlaufwerk OCZ Vertex 2 wegen der höheren Kapazität gegen G.Skill Phoenix Pro gewechselt, die ich aus meinem Macbook Pro übrig hatte, dort werkelt jetzt eine 300GB Intel 320 Series SSD. Benchmarks habe ich nicht extra neue gemacht, da sich die Vertex 2 und die Phoenix Pro Dank gleichem Controller nur durch die Kapazität geringfügig in der Leistung unterscheiden, die größeren sind im Bereich der Meßungenauigkeit etwas schneller

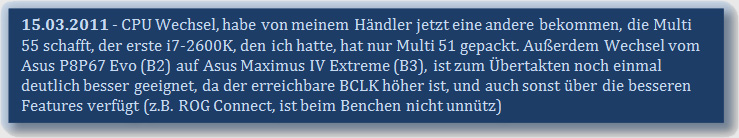

15.03.2011 - CPU Wechsel, habe von meinem Händler jetzt eine andere bekommen, die Multi 55 schafft, der erste i7-2600K, den ich hatte, hat nur Multi 51 gepackt. Außerdem Wechsel vom Asus P8P67 Evo (B2) auf Asus Maximus IV Extreme (B3), ist zum Übertakten noch einmal deutlich besser geeignet, da der erreichbare BCLK höher ist, und auch sonst über die besseren Features verfügt (z.B. ROG Connect, ist beim Benchen nicht unnütz)

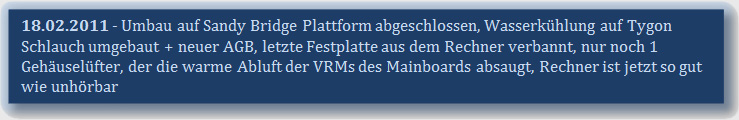

18.02.2011 - Umbau auf Sandy Bridge Plattform abgeschlossen, Wasserkühlung auf Tygon Schlauch umgebaut + neuer AGB, letzte Festplatte aus dem Rechner verbannt, nur noch 1 Gehäuselüfter, der die warme Abluft der VRMs des Mainboards absaugt, Rechner ist jetzt so gut wie unhörbar
10.12.2010 - Der Wasserkühler für die neue Grafikkarte ist endlich da und montiert
13.11.2010 - GeForce GTX 480 durch GTX 580 ersetzt
13.09.2010 - 2. SSD (OCZ Vertex 2) eingebaut. Das lange Booten der Benchmark Betriebssysteme hat genervt
10.09.2010 - die beiden Radeon HD 5870 ausgebaut und durch eine wassergekühlte Asus GeForce GTX 480 ersetzt, Radiator XSPC RX480 durch MO-RA 3 LT 4x180 ersetzt. Profilaktualisierung und Bilder demnächst

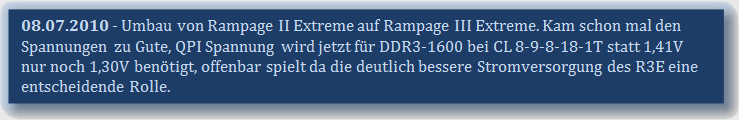

08.07.2010 - Umbau von Rampage II Extreme auf Rampage III Extreme. Kam schon mal den Spannungen zu Gute, QPI Spannung wird jetzt für DDR3-1600 bei CL 8-9-8-18-1T statt 1,41V nur noch 1,30V benötigt, offenbar spielt da die deutlich bessere Stromversorgung des R3E eine entscheidende Rolle.

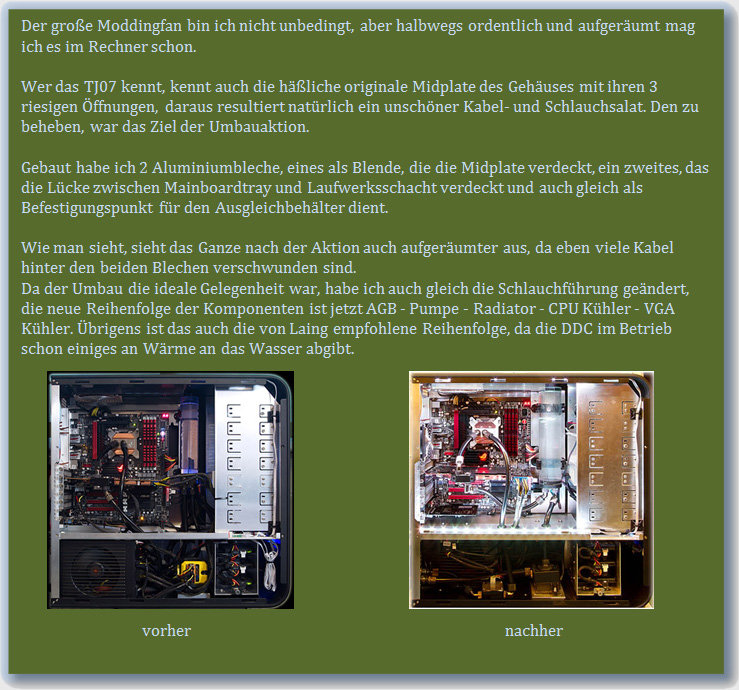

Vor und nach dem Gehäuseumbau
So sah es vorher aus:

Auf den Bildern leider nicht zu sehen ist die originale Midplate des Gehäuses mit ihren 3 riesigen Öffnungen, gut zu sehen ist der u.a. auch daraus resultierende Kabel- und Schlauchsalat.
Und das ist das Ergebnis der Umbauaktion.

Wie man sieht, sieht das Ganze nach der Aktion auch aufgeräumter aus, da eben viele Kabel hinter den beiden Blechen verschwunden sind.
Da der Umbau die ideale Gelegenheit war, habe ich auch gleich die Schlauchführung geändert, die neue Reihenfolge der Komponenten ist jetzt AGB - Pumpe - Radiator - CPU Kühler - VGA Kühler. Übrigens ist das auch die von Laing empfohlene Reihenfolge, da die DDC im Betrieb schon einiges an Wärme an das Wasser abgibt.

Steuerung Wasserkühlung

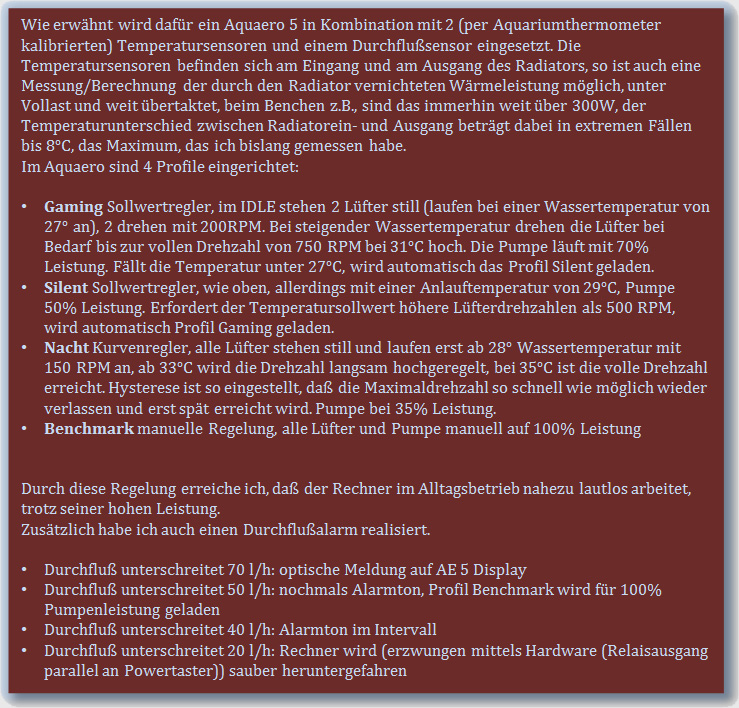

Wie erwähnt wird dafür ein Aquaero 5 in Kombination mit 2 (per Aquariumthermometer kalibrierten) Temperatursensoren und einem Durchflußsensor eingesetzt. Die Temperatursensoren befinden sich am Eingang und am Ausgang des Radiators, so ist auch eine Messung/Berechnung der durch den Radiator vernichteten Wärmeleistung möglich, unter Vollast und weit übertaktet, beim Benchen z.B., sind das immerhin weit über 300W, der Temperaturunterschied zwischen Radiatorein- und Ausgang beträgt dabei in extremen Fällen bis 11°C, das Maximum, das ich bislang gemessen habe.
Im Aquaero sind 4 Profile eingerichtet:

Gaming, Sollwertregler, im IDLE stehen 2 Lüfter still (laufen bei einer Wassertemperatur von 27° an), 2 drehen mit 200RPM. Bei steigender Wassertemperatur drehen die Lüfter bei Bedarf bis zur vollen Drehzahl von 750 RPM bei 31°C hoch. Die Pumpe läuft mit 70% Leistung. Fällt die Temperatur unter 27°C, wird automatisch das Profil Silent geladen.
Silent, Sollwertregler, wie oben, allerdings mit einer Anlauftemperatur von 29°C, Pumpe 50% Leistung. Erfordert der Temperatursollwert höhere Lüfterdrehzahlen als 500 RPM, wird automatisch Profil Gaming geladen.
Nacht, Kurvenregler, alle Lüfter stehen still und laufen erst ab 28° Wassertemperatur mit 150 RPM an, ab 33°C wird die Drehzahl langsam hochgeregelt, bei 35°C ist die volle Drehzahl erreicht. Hysterese ist so eingestellt, daß die Maximaldrehzahl so schnell wie möglich wieder verlassen und erst spät erreicht wird. Pumpe bei 35% Leistung.
Benchmark, manuelle Regelung, alle Lüfter und Pumpe manuell auf 100% Leistung

Durch diese Regelung erreiche ich, daß der Rechner im Alltagsbetrieb nahezu lautlos arbeitet, trotz seiner hohen Leistung.
Zusätzlich habe ich auch einen Durchflußalarm realisiert.

Durchfluß unterschreitet 70 l/h: optische Meldung auf AE 5 Display
Durchfluß unterschreitet 50 l/h: nochmals Alarmton, Profil Benchmark wird für 100% Pumpenleistung geladen
Durchfluß unterschreitet 40 l/h: Alarmton im Intervall
Durchfluß unterschreitet 20 l/h: Rechner wird (erzwungen mittels Hardware (Relaisausgang parallel an Powertaster)) sauber heruntergefahren

Beleuchtung:

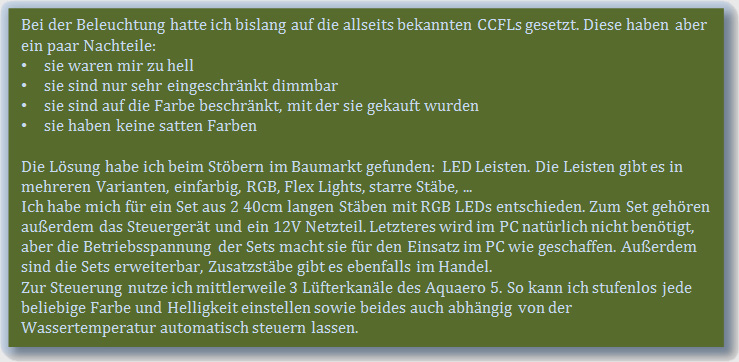

Bei der Beleuchtung hatte ich bislang auf die allseits bekannten CCFLs gesetzt. Diese haben aber ein paar Nachteile:

sie waren mir zu hell
sie sind nur sehr eingeschränkt dimmbar
sie sind auf die Farbe beschränkt, mit der sie gekauft wurden
sie haben keine satten Farben

Die Lösung habe ich beim Stöbern im Baumarkt gefunden: LED Leisten. Die Leisten gibt es in mehreren Varianten, einfarbig, RGB, Flex Lights, starre Stäbe, ...
Ich habe mich für ein Set aus 2 40cm langen Stäben mit RGB LEDs entschieden. Zum Set gehören außerdem das Steuergerät und ein 12V Netzteil. Letzteres wird im PC natürlich nicht benötigt, aber die Betriebsspannung der Sets macht sie für den Einsatz im PC wie geschaffen. Außerdem sind die Sets erweiterbar, Zusatzstäbe fibt es ebenfalls im Handel.

Das Steuergerät habe ich aus dem originalen Gehäuse, das optisch für den Wohnraumeinsatz konzipiert ist, ausgebaut und die beiden Tasten (Ein/Aus, Farbwechsel) abgelötet und durch 2 Vandalismustaster in der Gehäusefront ersetzt.
Im Ergebnis kann ich je nach Stimmung/Lust/Laune die Farbe Wechseln oder die beleuchtung auch ganz ausschalten. letzteres ist natürlich gut, wenn der PC, der im Schlafraum steht, nachts z.B. für Folding@Home rechnet.

Ein paar Beispielbilder:

Hellblau - Dunkelblau - Violett

Gelb - Rot - Grün

Weiß - Nachtbetrieb

Benchmarks

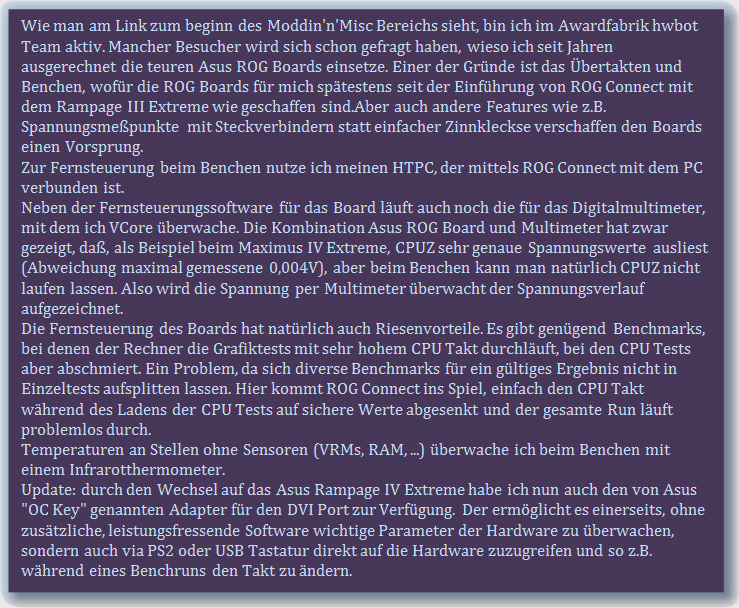

Wie man am Link zum beginn des Moddin'n'Misc Bereichs sieht, bin ich im Awardfabrik hwbot Team aktiv. Mancher Besucher wird sich schon gefragt haben, wieso ich seit Jahren ausgerechnet die teuren Asus ROG Boards einsetze. Einer der Gründe ist das Übertakten und Benchen, wofür die ROG Boards für mich spätestens seit der Einführung von ROG Connect mit dem Rampage III Extreme wie geschaffen sind.Aber auch andere Features wie z.B. Spannungsmeßpunkte mit Steckverbindern statt einfacher Zinnkleckse verschaffen den Boards einen Vorsprung.
So dürfte es nicht verwundern, daß ich meinen HTPC zur Steuerung und Überwachung beim Benchen nutze. Das sieht dann so aus:

Neben der Fernsteuerungssoftware für das Board läuft auch noch die für das Digitalmultimeter, mit dem ich VCore überwache. Die Kombination Asus ROG Board und Multimeter hat zwar gezeigt, daß, als Beispiel beim Maximus IV Extreme, CPUZ sehr genaue Spannungswerte ausliest (Abweichung maximal gemessene 0,004V), aber beim Benchen kann man natürlich CPUZ nicht laufen lassen. Also wird die Spannung per Multimeter überwacht der Spannungsverlauf aufgezeichnet.
Die Fernsteuerung des Boards hat natürlich auch Riesenvorteile. Es gibt genügend Benchmarks, bei denen der rechner die Grafiktests mit sehr hohem CPU Takt durchläuft, bei den CPU Tests aber abschmiert. Ein Problem, da sich diverse Benchmarks für ein gültiges Ergebnis nicht in Einzeltests aufsplitten lassen. Hier kommt ROG Connect ins Spiel, einfach den CPU Takt während des Ladens der CPU Tests auf sichere Werte abgesenkt und der gesamte Run läuft problemlos durch.
Temperaturen an Stellen ohne Sensoren (VRMs, RAM, ...) überwache ich beim Benchen mit einem Infrarotthermometer.
Update: durch den Wechsel auf das Asus Rampage IV extreme habe ich nun auch den von Asus "OC Key" genannten Adapter für den DVI Port zur Verfügung. Der ermöglicht es einerseits, ohne zusätzliche, leistungsfressende Software wichtige Parameter der Hardware zu überwachen, sondern auch via PS2 oder USB Tastatur direkt auf die Hardware zuzugreifen und so z.B. während eines Benchruns den Takt zu ändern. Ein Beispielbild ist in der Mainboard Pic Line zu finden.

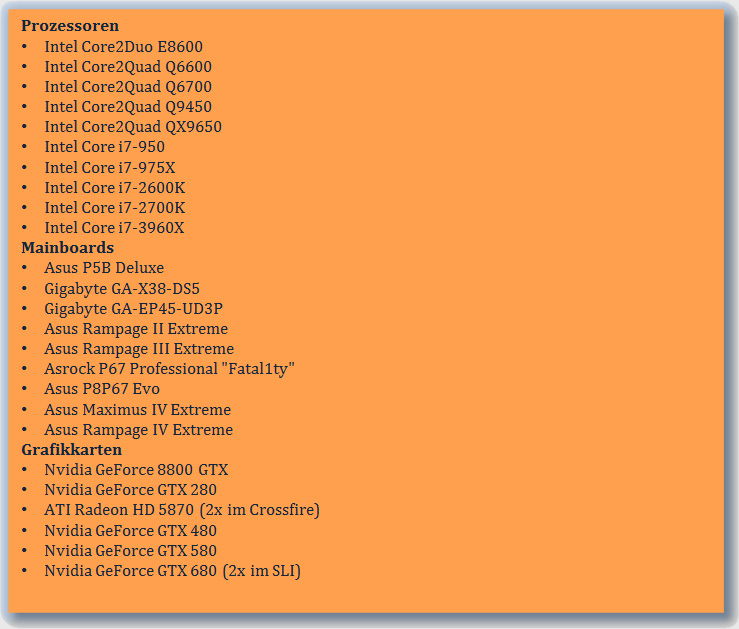

Meine Hardware Historie hier auf Sysprofile

Prozessoren

Intel Core2Duo E8600
Intel Core2Quad Q6600
Intel Core2Quad Q6700
Intel Core2Quad Q9450
Intel Core2Quad QX9650
Intel Core i7-950
Intel Core i7-975X
Intel Core i7-2600K
Intel Core i7-2700K
Intel Core i7-3960X

Mainboards

Asus P5B Deluxe
Gigabyte GA-X38-DS5
Gigabyte GA-EP45-UD3P
Asus Rampage II Extreme
Asus Rampage III Extreme
Asrock P67 Professional "Fatal1ty"
Asus P8P67 Evo
Asus Maximus IV Extreme
Asus Rampage IV Extreme

Grafikkarten

Nvidia GeForce 8800 GTX
Nvidia GeForce GTX 280
ATI Radeon HD 5870 (2x im Crossfire)
Nvidia GeForce GTX 480
Nvidia GeForce GTX 580
